센트라자동D/3단/폴딩
FA-HS501
센트라자동D/3단/폴딩
색상
- Furmax. NO.107백색무광
- Furmax. NO.108검정무광
사양
| 카테고리 | 철제(테이블)/프레임 피팅 > 철제(데스크) |
|---|---|
| 모델명 | FA-HS501 |
| 제품명 | 센트라자동D/3단/폴딩 |
| 규격 | |
| 기타 |
제품 설명

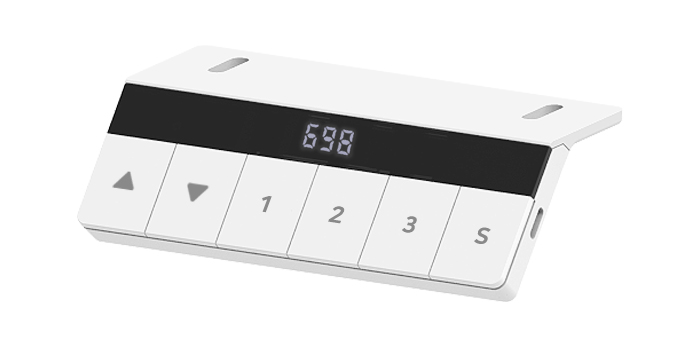

▶ 메모리 스위치 사용법
1. [ ∧ ] / [ ∨ ] 버튼을 눌러서 높이를 조절하거나, [ 1 ] ~ [ 3 ] 의 메모리 버튼을 눌러 저장된 높이로 조절합니다.
2. 메모리 버튼 설정법
① [ ∧ ] / [ ∨ ] 버튼을 눌러서 원하는 높이를 조절합니다.
② [ S ] 버튼을 누르고 표시창에 [ S- ] 와 동시에 [ - ] 가 반짝거리면 [ 1 ] ~ [ 3 ] 중의 한 버튼을 누릅니다.
③ 최대 3개까지 저장 가능합니다.
3. LOCK 기능
① 기능 설정 : [ ∧ ] + [ ∨ ] 버튼을 동시에 5초 이상 누르면 표시창에 [ Loc ] 가 뜨면서 높이 조절이 불가능하게 됩니다.
② 기능 해제 : [ ∧ ] + [ ∨ ] 버튼을 동시에 5초 이상 누르면 표시창에 [ Loc ] 가 사라지면서 정상 작동하게 됩니다.
4. 설정 초기화 방법
① 데스크 최고 지점으로 작동 후 [∨] 버튼을 5초 이상 누릅니다.
※ 시스템 이상(오류코드) 또는 표시창에 [RST] 가 표시되면 초기화를 합니다.
5. 최고점 / 최저점 지정 및 해지 방법
▶ 지정 방법
① 최고점 : 제한할 최고 지점에서 [ S ] + [ ∧ ] 버튼을 동시에 5초 이상 누릅니다.
② 최저점 : 제한할 최저 지점에서 [ S ] + [ ∨ ] 버튼을 동시에 5초 이상 누릅니다.
▶ 해지 방법
① 최고점 : 데스크 최고 지점으로 작동 후 [ S ] + [ ∧ ] 버튼을 동시에 5초 이상 누릅니다.
② 최저점 : 데스크 최고 지점으로 작동 후 [ S ] + [ ∨ ] 버튼을 동시에 5초 이상 누릅니다.
▶ 오류코드
| 오류 코드 | 오류 내용 | 처리 방식 |
| E01 | 전압이 23V 미만이거나 35V를 초과 | 전원을 다기 켠 후에도 경보가 해소되지 않는 경우 주 전원을 교체 |
| E05 | 장애물에 부딪혀 작동 중지 | 스위치겸 컨드롤박스 상판 고정 여부 및 수평확인 / 장애물 제거 |
| HOT | 2분 동안 연속으로 작동하며, 정지 간격은 10초 미만입니다. 시스템이 과열되면 자동 보호 상대로 전환됩니다. | 18분 후에 HOT에서 종료하거나 전원을 끄고 다시 작동하세요. |
| RST | 1. 전류가 순간적으로 7A를 초과합니다. 2. 전류가 1A를 초과하고 100ms동안 지속되는 경우. 현재 상태로 완전히 복원합니다. | 계속 초기화 하세요. |
| E16 | 1. 전류가 순간적으로 7A를 초과합니다. 2. 전류가 2.5A를 초과하여 50ms동안 지속되는 경우 | 검사 작동위치에 걸렸는지 확인하세요. |
| E18 | 하중 중량 초과 | 하중을 줄이세요. |
제품 도면

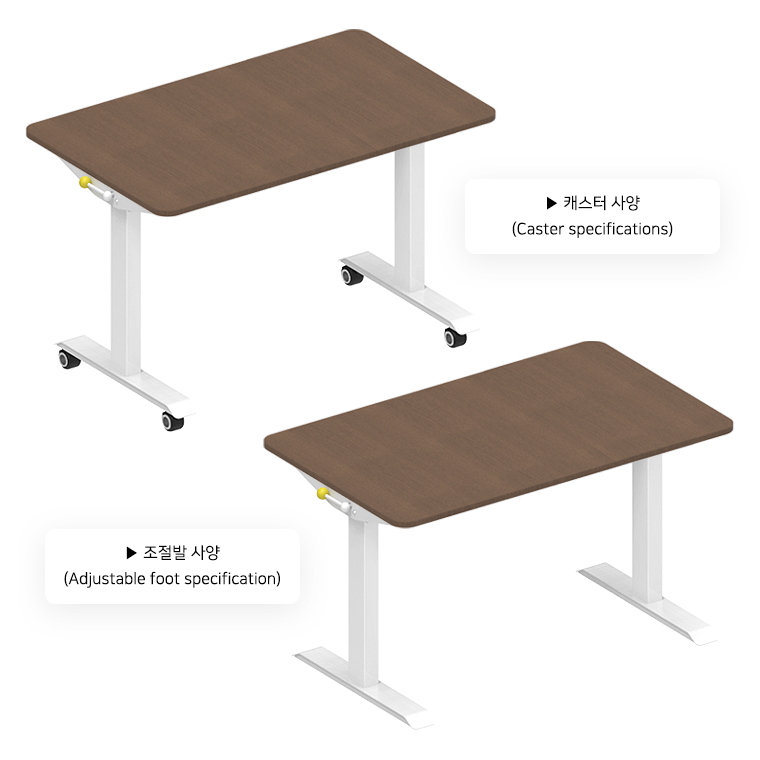

적용 예
